15 Jun Información relevante al seleccionar un sistema fotovoltaico de conexión a red
Ventajas y desventajas en la incorporación de distintas tecnologías de inversores solares.
Se presentan grandes diferencias de orden técnico, calidad de energía y performance entre la tecnología de microinversor[1] y los inversores convencionales de tipo string (ó “cadena”).
A continuación se resumen algunas de las características más destacadas, y en los ANEXOS I y II se contrastan en forma cuantitativa las características técnicas de cada uno.
Mayor seguridad
Los microinversores marca APS (origen USA) de GENSOLAR NO utilizan alto voltaje de corriente continua (CC) para el armado de cadenas. Además, la transformación es por alta frecuencia (equivalente a aislación galvánica), más seguro para la integridad del equipo que la topología “sin transformador”
Montaje rapido y sencillo
NO REQUIERE: cables solar CC, caja de conexiones CC, conectores MC4, fusible ni interruptores CC (costos); sino que cada panel se conecta directa e individualmente al equipo microinversor. La evacuación se energía se realiza en 220/380VCA. El diseño simplificado reduce y facilita los trabajos en obra.
Mayor productividad
la optimización por cada panel individual (MPPT[1]) permite obtener –para un mismo parque de paneles- producción adicional de energía de hasta +25% (menor afectación por sombras, nubes, etc.). En inversores string una sombra parcial sobre un solo panel compromete TODA la cadena!
Mayor disponibilidad
En caso de falla de un equipo, la producción se afecta en forma parcial y no total.
Accesible y escalable
Menor inversión inicial; Permite realizar ampliaciones por etapas. Se logran potencias más grandes acoplando microinversores (sin límite superior).
Versátil
Versiones monofásicas (residencial) y trifásica (para aplicaciones Comercial e Industrial)
Mayor adaptabilidad
Es más fácil adaptar la disposición de paneles a la superficie disponible.
Adquisición de datos
La transmisión de datos se realiza por tecnología de onda portante (PLC[1]), lo que elimina la necesidad de cableado adicional.
Monitoreo remoto

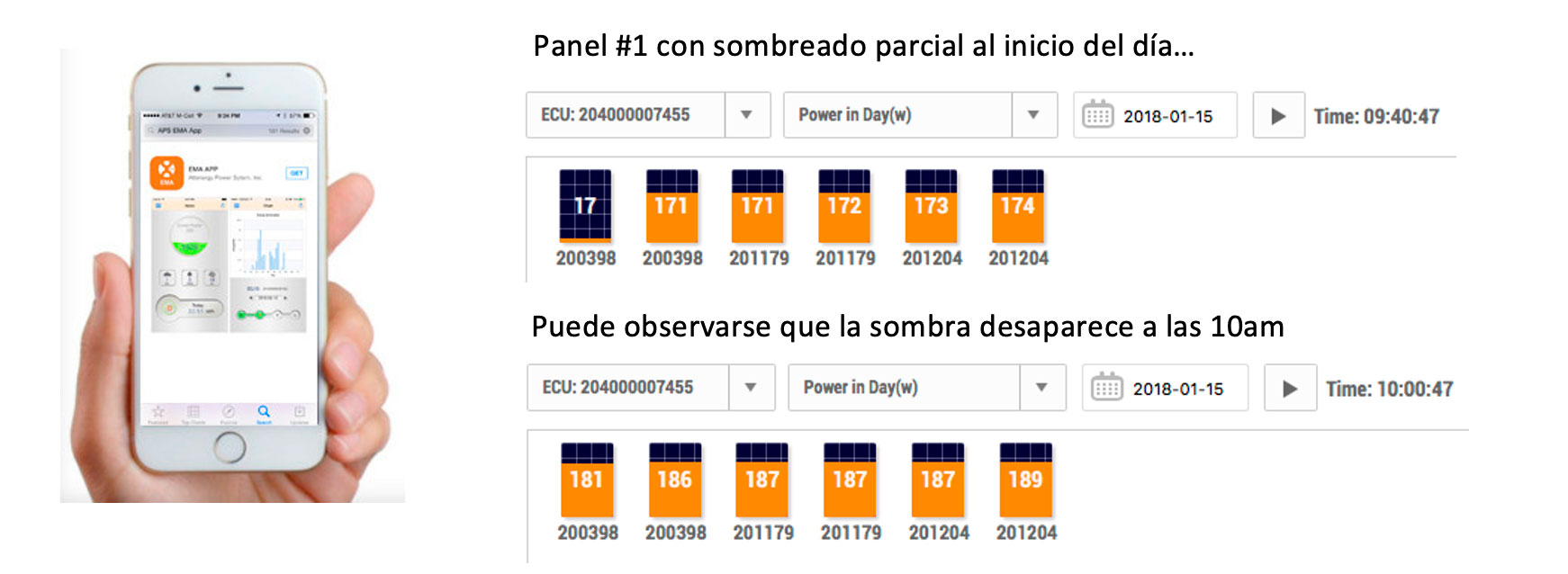

El sistema de monitoreo web permite visualizar la producción y rendimiento del sistema Y DE CADA PANEL INDIVIDUAL en tiempo real, como así también información histórica y análisis.
Mayor vida útil
El diseño y tecnología exclusiva de microinversor (sin ventiladores, ni partes móviles, totalmente sellado (IP67) y transformación por alta frecuencia) permite lograr una vida útil de 25 años.
Respaldo, servicio post-venta & bankabilidad
GENSOLAR sólo ofrece, usa y recomienda 1ras marcas reconocidas, el cumplimiento de normativa aplicable, instalación “llave en mano” y atención post-venta.
Apartado especial sobre el uso de inversores solares fuera de su potencia Nominal.
Todos los inversores solares son diseñados para una potencia nominal de entrada CC, punto en el cuál el fabricante define el comportamiento del equipo y valores de su especificación técnica.
Operar un inversor solar por debajo de su potencia nominal, afecta gravemente la calidad de energía generada por el equipo, especialmente en variables típicamente exigidas por las distribuidoras eléctricas para habilitar la instalación, a saber:
- Factor de Potencia
- Distorsión Total de armónicos (THD)
- Inyección de corriente continua
En el trabajo académico presentado y publicado en ASADES[4] en el año 2014 (autor Dr. Julio Duran proyecto IRESUD) puede observare (pág. 6 a 8) curvas características típicas de un inversor solar de conexión a red. Puede observarse que a un bajo factor de carga (menor al 30%) las mediciones de calidad de energía se ven afectadas en forma negativa.
El microinversor marca APS de GENSOLAR fue ensayado en el único banco de inversores solares que actualmente existe en el país (CNEA), donde pudieron graficarse y constatarse la performance de la calidad de energía y tiempo de respuesta ante desvíos en parámetros de red.
Monitoreo remoto web
Los microinversores APS-GENSOLAR incorporan (en forma opcional) la unidad de adquisición de datos (ECU[5]) para adquisición de datos, conexión wifi y monitoreo remoto. Con acceso a información en tiempo real e histórica desde cualquier dispositivo móvil (tablet, Smartphone) ó PC, desde cualquier parte del mundo.
Invitamos a visitar el portal http://apsystemsema.com/. Puede observarse la presencia de microinversores APS en todos los continentes, con más de 26 mil instalaciones en todo el globo.

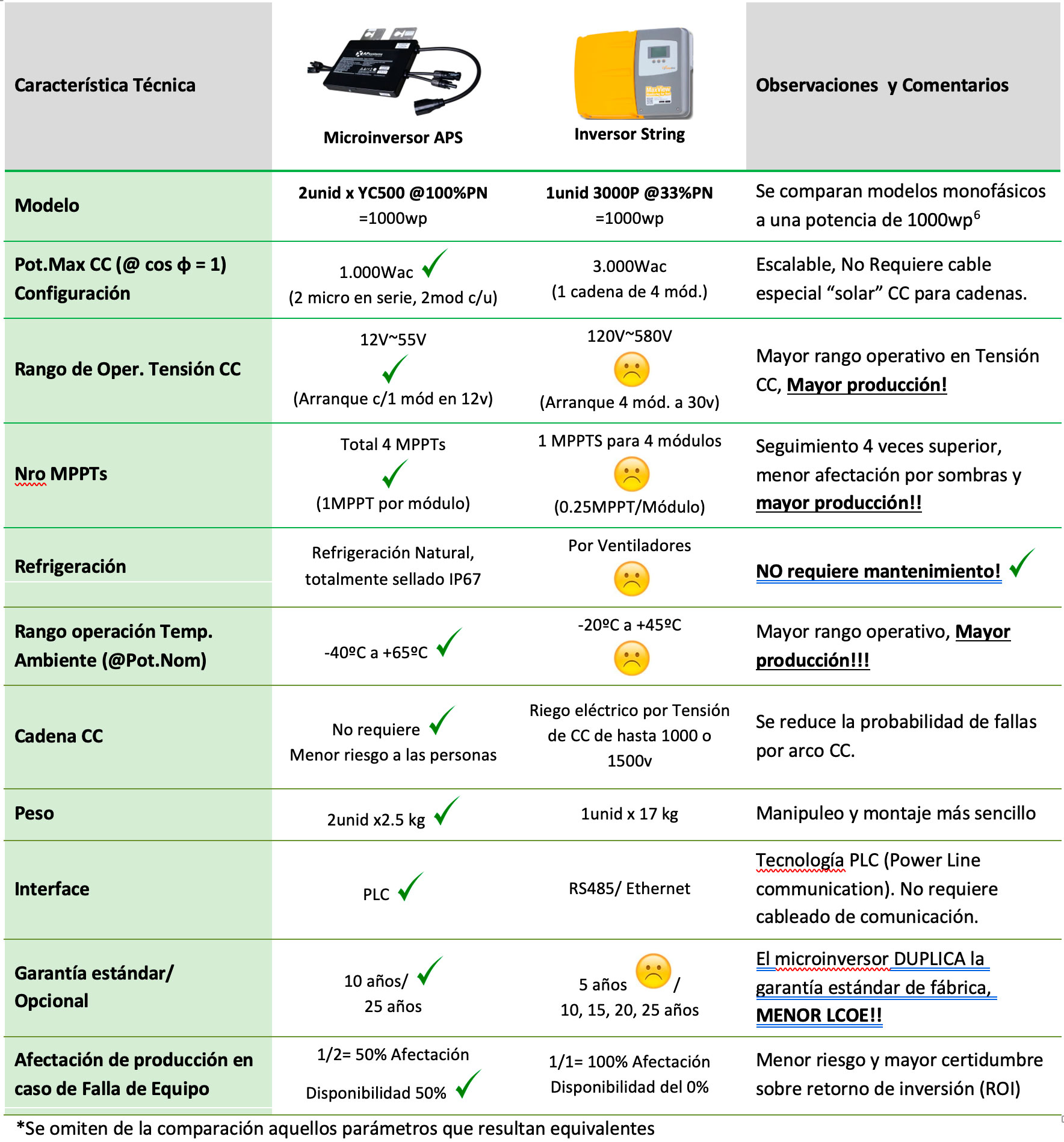

Anexo I- Cuadro comparativo tecnologías Microinversor e Inversor de cadena (string)
(Comparativa de sistemas monofásicos)
En los segmentos Residencial, Comercial e Industrial, la tecnología de microinversor ha superado al diseño string y aporta valor adicional

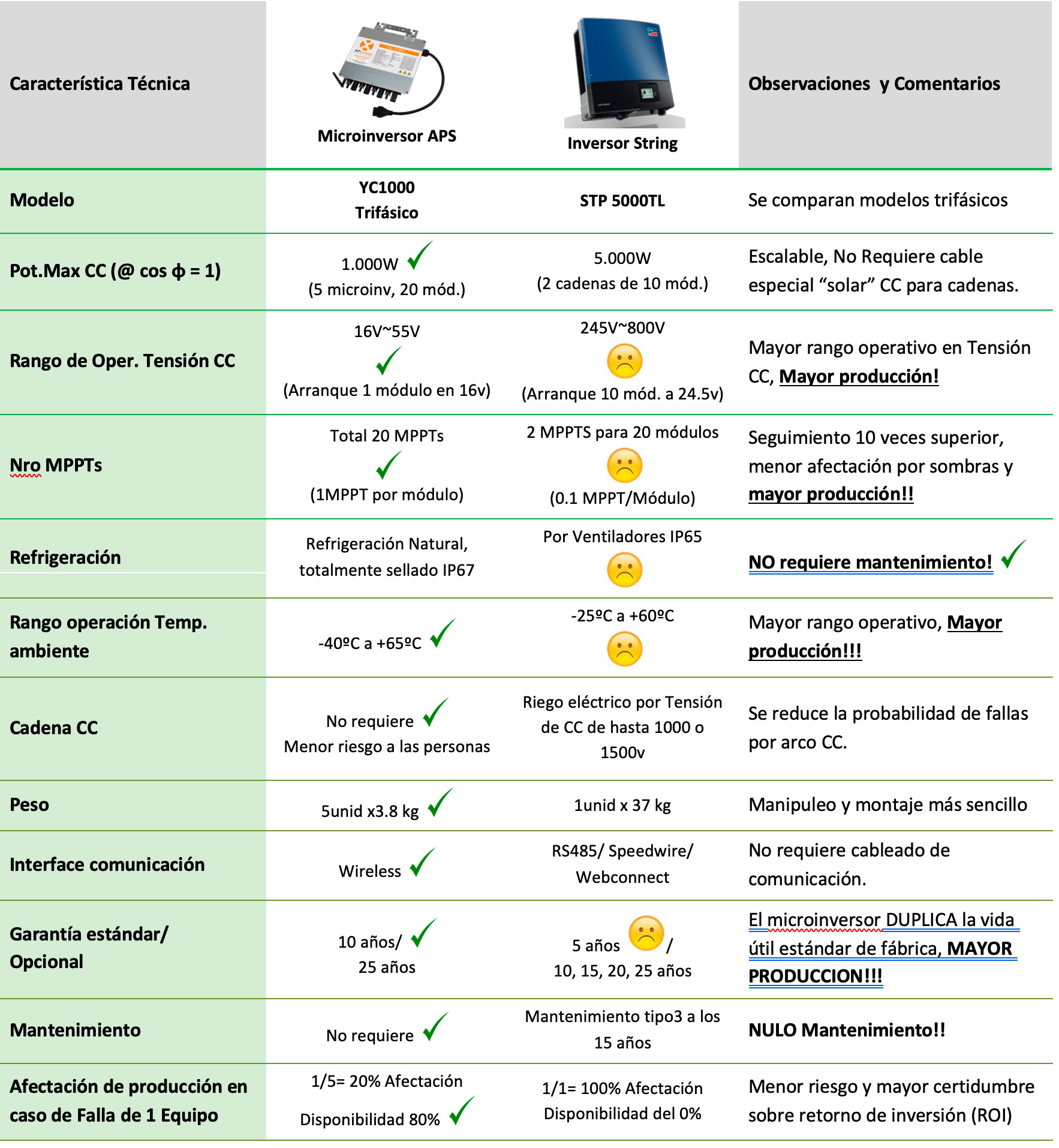

Anexo II- Cuadro comparativo tecnologías Microinversor e Inversor de cadena (string)
(Comparativa de sistemas trifásicos)
En los segmentos Residencial, Comercial e Industrial, la tecnología de microinversor ha superado al diseño string y aporta valor adicional

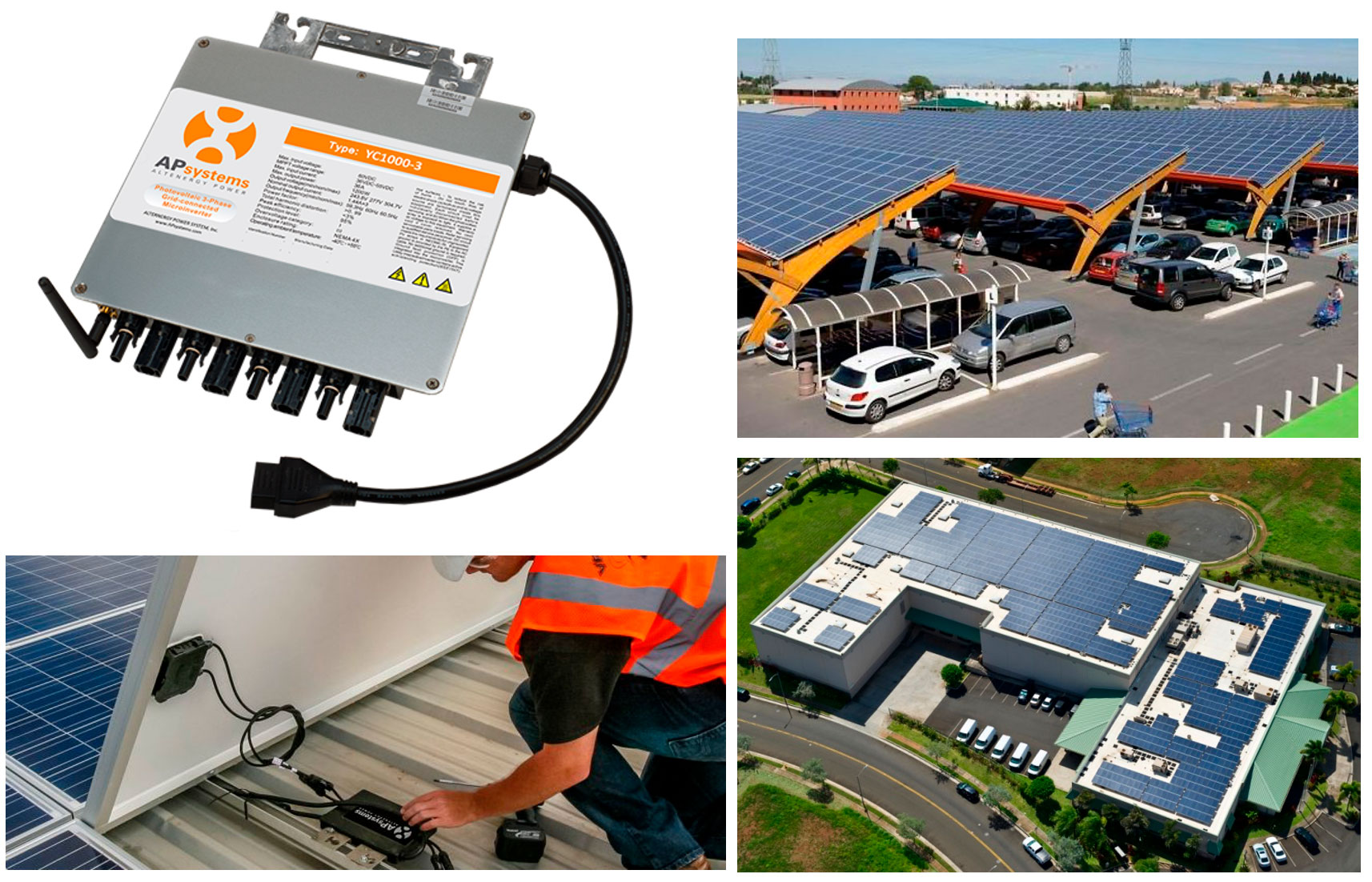

Anexo III- Imagen del producto y Aplicaciones

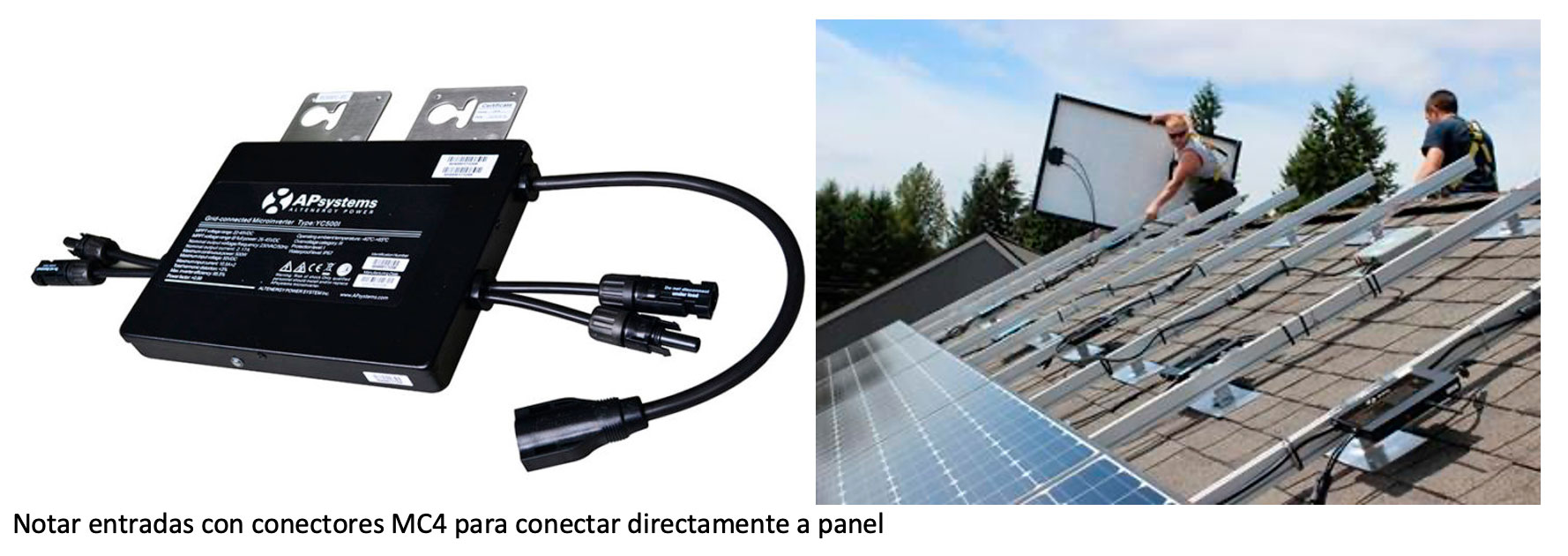

Imagen Microinversor Monofásico YC500
(conexión a 2 paneles de hasta 310wp)
Imagen Microinversor Trifásico YC1000
(conexión a 4 paneles de hasta 310wp)

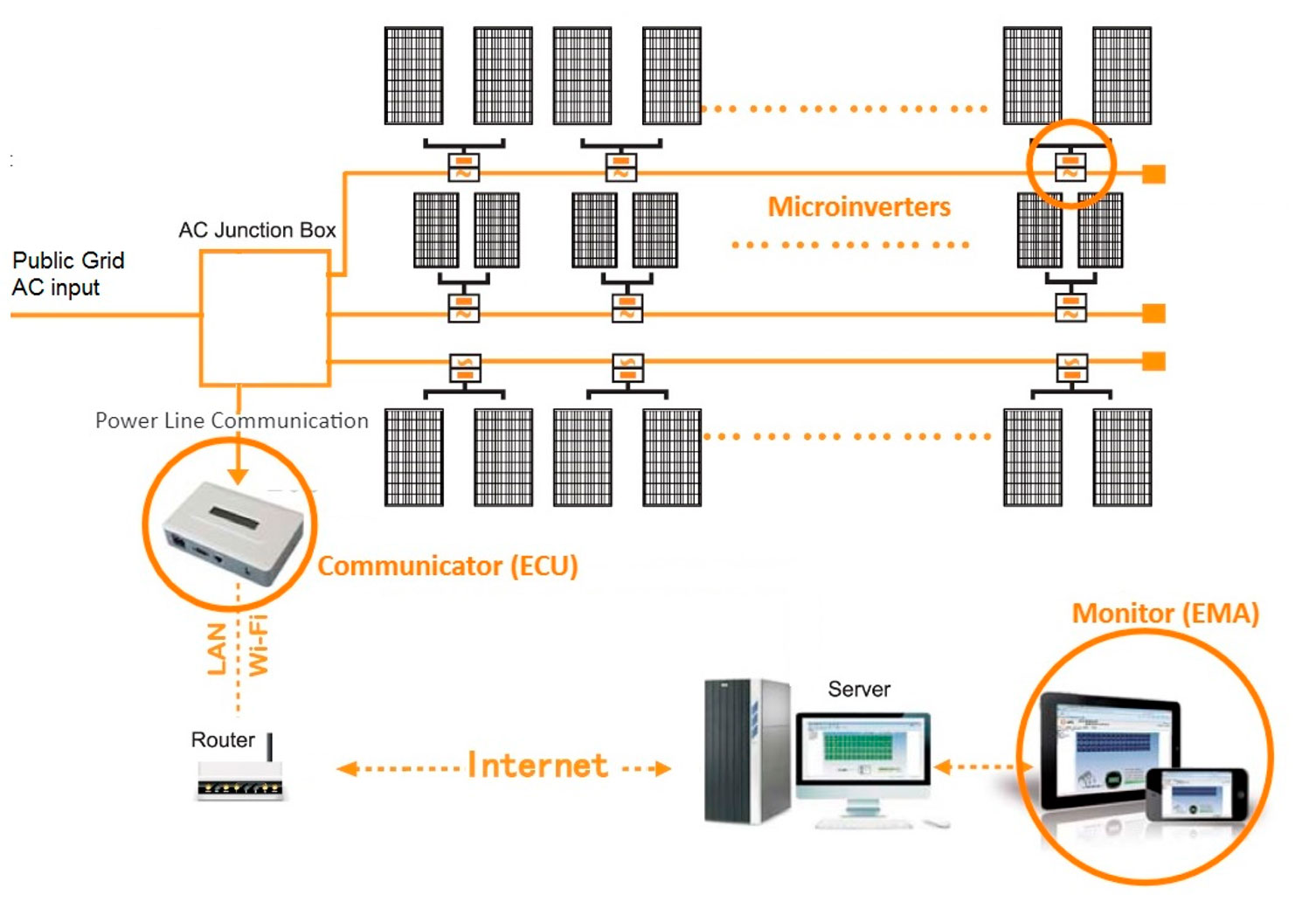

Anexo IV- Diagrama Conexionado eléctrico
Sistema monofásico

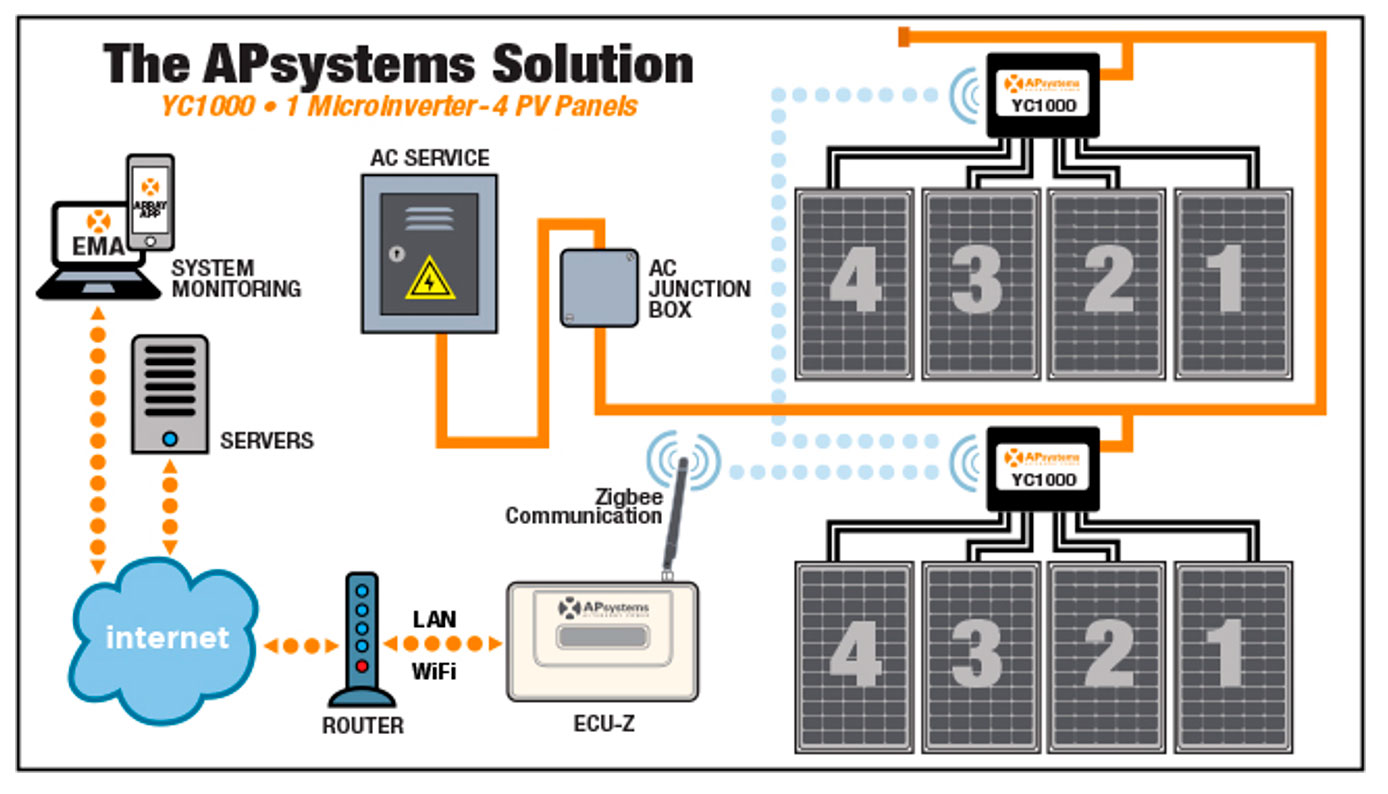

Sistema trifásico
Ing. Elbio Burguete
(011)(15) 2641-9381
[1] En la terminología de conexión a red vale aclarar la confusión que se puede dar entre el concepto de “microgeneración”, término utilizado como variante al mismo concepto de “Generación Distribuida”; y la tecnología de microinversores solares.
[2] MPPT Maximun Power Point Tracking, ó “seguidor de potencia máxima” es un algoritmo del microinversor que maximiza la producción de energía de cada panel individual. En el inversor String el MPPT (si estuviera presente) maximiza un conjunto de paneles, resultando en un rendimiento inferior.
[3] PLC Power Line Communication, ó transmisión por onda portante, es una tecnología donde datos son transmitidos por los mismos cables de potencia, con corriente eléctrica.
[4] “PROYECTO IRESUD: Interconexión de sistemas fotovoltaicos a la red eléctrica en ambientes urbanos. Estado de avance a Julio 2014 y primeras mediciones en sistemas piloto”.
[5] Energy Communication Unit
[6] La comparación también es válida para inversores string al 100% de su potencia nominal y en versiones trifásicas
